Modiwl Trosglwyddydd Bluetooth

Modiwl Trosglwyddydd Bluetooth
Manylion:

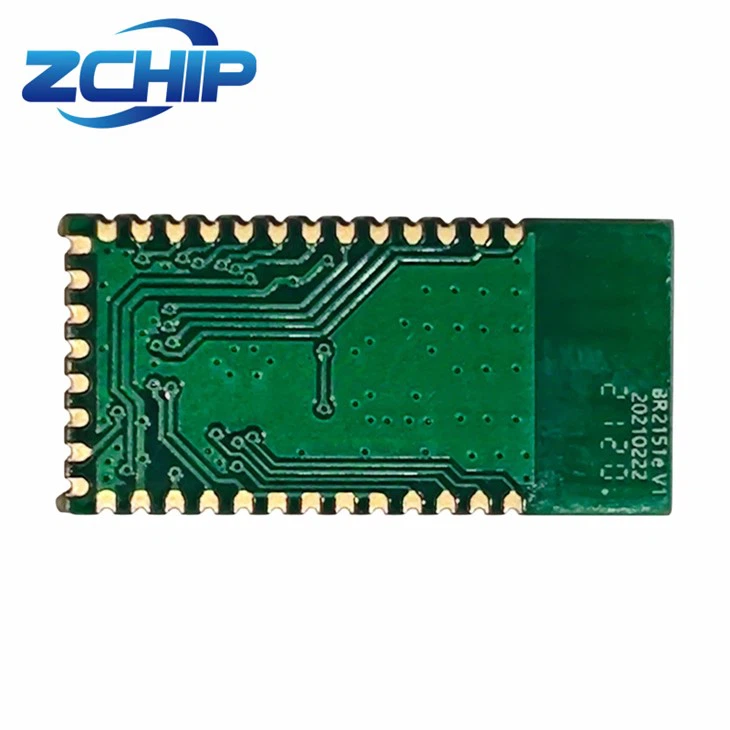

Mae ZX2151E yn fodiwl modd deuol sy'n cefnogi manyleb Bluetooth V5.0. Fel modiwl trosglwyddydd Bluetooth, mae gan y ZX2151E ystod eang o gymwysiadau. Mae ZX2151E yn integreiddio MCU perfformiad uchel ac isel{-, trawsgludwr RF, band sylfaen, modem, GPIO, I2C, UART ac uned rheoli pŵer effeithlon. Yn ogystal, mae hefyd yn cynnig datrysiad Bluetooth pŵer isel, cost isel, mwy hyblyg a phwerus.
Anfon ymchwiliad
Disgrifiad
Anfon ymchwiliad

【Perfformiad uchel-Perfformiad Uchel Bluetooth 5.0 Modiwl Modd Deuol 】

ZX2151E: Fel modiwl trawsyrru Bluetooth a ddefnyddir yn gyffredin, mae'r ZX2151E yn ddyfais cysylltiad diwifr aml-brotocol integredig iawn a all ail-lunio dyfeisiau clyfar ac fe'i hargymhellir yn fawr.



Mae'r ZX2151E yn fodiwl modd deuol sy'n seiliedig ar y safon Bluetooth V5.0, sy'n integreiddio trosglwyddydd RF, prosesu band sylfaen, microgyfrifiadur sglodyn sengl pŵer isel a rhyngwynebau cyfoethog. Mae'n cynnwys perfformiad gwrth-ymyrraeth rhagorol a gallu cyfathrebu pellter hir sefydlog. Mae'r modiwl hwn yn integreiddio'n ddwfn uned rheoli pŵer effeithlon gydag adnoddau ymylol lluosog (gan gynnwys GPIO, I2C, ac UART), gan ddarparu datrysiad Bluetooth cyflawn i gwsmeriaid sy'n cyfuno hyblygrwydd, cost isel, a defnydd pŵer isel iawn. Gellir ei gymhwyso'n eang mewn amrywiol senarios megis cartref smart, dyfeisiau gwisgadwy, teclyn rheoli o bell diwydiannol, monitro iechyd, a rheolaeth synhwyrydd Rhyngrwyd Pethau.



P'un a yw'n fodd clasurol Bluetooth traddodiadol neu'r cysylltiad Bluetooth pŵer isel (BLE), gall y ZX2151E gyflawni gweithrediad cyfochrog modd deuol dibynadwy, gan wella cydnawsedd dyfeisiau ac effeithlonrwydd cyfathrebu yn sylweddol. Mae'n helpu cwsmeriaid i fyrhau'r cylch datblygu, lleihau cymhlethdod y system, ac adeiladu cynhyrchion smart Bluetooth mwy pwerus ac ymatebol yn hawdd.



Bluetooth Transmitter Module

Nodweddion modiwl



  • Yn cefnogi manyleb Bluetooth V5.0 ac yn gydnaws â Bluetooth V2.1 + EDR
  • Yn cefnogi protocolau SM, ATT, GATT, GAP, SPP, HID, HOGP ac IAP2
  • Cefnogi rhyngwyneb haen trafnidiaeth UART HCI
  • Mae'r modd BR / EDR yn cefnogi 7 cysylltiad ACL ac 1 cysylltiad SCO / eSCO.
  • Mae modd BLE yn cefnogi cysylltiad 4-ffordd
  • Prosesydd RISC 32-did, prif amledd 96MHz, ROM 384KBytes, RAM 96KBytes
  • Wedi'i adeiladu-yn 512KBytes Flash
  • Tymheredd gweithredu: -40 gradd i +85 gradd
  • Foltedd gweithredu: 1.9V i 3.6V
  • Modd pŵer: cau i lawr / cysgu dwfn / cysgu ysgafn / actif
  • Cefnogwch UART / GPIO i ddeffro cwsg ysgafn a RTC i ddeffro cwsg dwfn
  • Perfformiad uchel integredig ar -transceiver RF sglodion
  • Mwyhadur pŵer integredig, pŵer trawsyrru mwyaf +6dbm
  • Sensitifrwydd modd BLE(1Mbps) yw -94dbm
  • Sensitifrwydd moddau BR(1Mbps) ac EDR(2/3Mbps) yw -92dbm
  • Mae'n cynnwys SARADC 4-sianel 11-did 1Mbpds
  • Mae ganddo 2 sianel o UART (mae Uart0 yn cefnogi CTS a RTS)
  • Mae'n cynnwys cefnogaeth I2C 2-sianel ar gyfer Meistr / Caethwas, ac mae'n cefnogi moddau safonol a chyflym
  • Mae ganddo 4 sianel o PWM
  • Mae ganddo 1 sianel SPI ac mae'n cefnogi uchafswm o 12 MHZ
  • Mae'n cynnwys porth cyfresol cyflymder uchel ar gyfer gorchymyn AT a throsglwyddo data
  • Mae ganddo DMA 8-sianel (addas ar gyfer UART, I2C, SPI)
  • Mae ganddo 15 GPIO rhaglenadwy
  • Mae'n cynnwys WDT, RTC, ac Amseryddion 8-sianel
  • Cefnogi uwchraddio cadarnwedd porth cyfresol
  • Yn cefnogi OTA dros{0}}yr uwchraddio - firmware aer





ZX2151E Application



BluetoothTpridwerthwrModwlDiagram bloc ZX2151E

product-676-454

Beth yw modiwl trosglwyddo Bluetooth

Mae'r Modiwl Trawsyrru Bluetooth yn gydran caledwedd sy'n integreiddio ymarferoldeb Bluetooth ac yn cael ei ddefnyddio ar gyfer -trosglwyddo data diwifr amrediad byr. Mae fel arfer yn bodoli ar ffurf bwrdd PCBA. Ei swyddogaeth graidd yw cyflawni cyfathrebu cyfresol di-wifr rhwng dyfeisiau, gan ddisodli cysylltiadau gwifrau traddodiadol.



FAQ

C: Ai cwmni masnachu neu wneuthurwr ydych chi?

A: Rydym yn wneuthurwr proffesiynol sy'n arbenigo mewn cynhyrchion cysylltiedig â IOT. Ac rydym yn masnachu ein cynnyrch gyda'n cleientiaid yn uniongyrchol.

C: Beth mae transceiver Bluetooth yn ei wneud?

A: Mae trosglwyddydd sain Bluetooth yn galluogi setiau teledu, systemau sain, a dyfeisiau eraill nad ydynt yn-Bluetooth i ffrydio sain o ansawdd uchel i glustffonau, clustffonau neu seinyddion Bluetooth. Mae'r trosglwyddydd yn anfon signal Bluetooth allan sy'n cysylltu â dyfais gydnaws.

C: Sawl dyfais all gysylltu â throsglwyddydd Bluetooth?

A: Trwy Bluetooth 5.0, gall un cysylltiad Bluetooth cynradd gysylltu hyd at saith dyfais Bluetooth gwahanol ar yr un pryd.

C: Pa mor bell mae trosglwyddydd Bluetooth yn gweithio?

A: Er mwyn defnyddio Bluetooth, mae angen paru dwy ddyfais. Mae hyn yn golygu eu bod yn gysylltiedig ac yn gallu cyfathrebu â'i gilydd. Er mwyn gwneud hyn, rhaid i'r dyfeisiau fod o fewn ystod i'w gilydd (10 metr neu 30 troedfedd fel arfer). Gall y pellter fod yn llai os oes rhwystrau yn y ffordd, fel waliau.

C: Sut i gynyddu ystod modiwl Bluetooth?

A: Mae ystod Bluetooth yn gyfyngedig, a gall y signal gael ei rwystro gan rwystrau fel waliau a dodrefn. Er mwyn cynyddu ystod y Bluetooth, cadwch eich dyfeisiau mor agos at ei gilydd â phosib. Po agosaf yw'r dyfeisiau, y cryfaf fydd y signal, a'r gorau fydd yr ystod.
